Механическое преимущество и механика передачи усилия клиновых тормозных камер

В фундаментных тормозах коммерческих автомобилей используются различные методы преобразования линейной силы толкателя от пневматических приводов в направленную наружу радиальную силу, необходимую для прижатия тормозных колодок к вращающемуся барабану. Наиболее распространенной конструкцией является система S-образного кулачка, в которой используется внешний регулятор зазора и длинный распределительный вал для поворота эксцентрикового профиля кулачка между роликами тормозных колодок. Однако альтернативная конструкция, известная как конфигурация клинового тормоза, использует механический подход прямого действия, при котором внутренний клиновой профиль приводится в движение между двумя противоположными поршнями внутри тормозного узла. Это архитектурное отличие изменяет пути передачи усилия, изменяет потери на трение и изменяет общий вес колесного оборудования. Оценка этих основных технических характеристик показывает, почему клиновые тормозные камеры обладают отличными характеристиками механической эффективности при работе с большой полезной нагрузкой. Компания Zhejiang Rongzhan Machinery Co., Ltd., являясь мировым экспортером и производителем компонентов тормозных систем коммерческих автомобилей, анализирует эти разнообразные системы передачи усилия, чтобы создавать надежные и точные приводы для транспортных средств по всему миру.

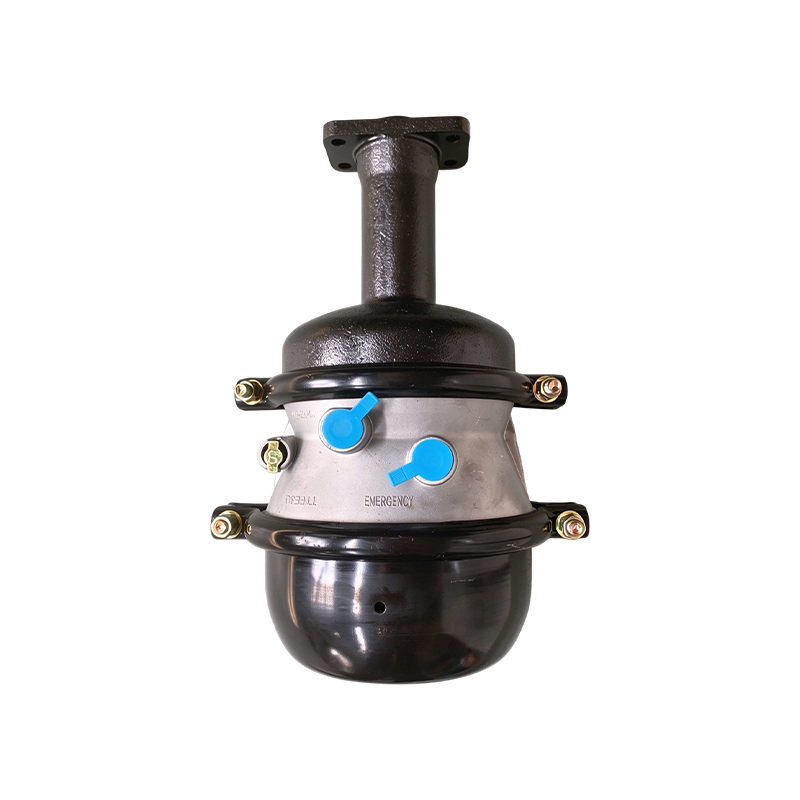

Пути передачи прямой осевой линейной силы

Основное объяснение более высокого механического КПД клиновая тормозная камера представляет собой прямолинейную конфигурацию системы доставки сил. В конфигурации S-образного кулачка линейное движение толкателя тормозной камеры должно сначала пройти через внешний рычаг регулировки зазора, который преобразует это линейное перемещение во вращательный момент вдоль длинного распределительного вала, который затем преобразуется обратно в линейную силу, направленную наружу на головке кулачка. Этот многоступенчатый путь приводит к незначительным скручивающим отклонениям и множественным поверхностям контактного трения, которые поглощают кинетическую энергию. Клиновидная тормозная камера исключает эти механические действия, поскольку устанавливается непосредственно на корпус тормозной крестовины. Когда давление воздуха наполняет камеру, толкатель вбивает твердый клин прямо между двумя роликовыми подшипниками с низким коэффициентом трения, выталкивая внутренние тормозные поршни наружу вдоль единой непрерывной осевой плоскости. Zhejiang Rongzhan Machinery Co., Ltd. контролирует эти жесткие структурные допуски во время производства стальных корпусов глубокой вытяжки, гарантируя, что толкатель поддерживает точное осевое выравнивание с внутренним клиновым механизмом.

Уменьшение крутильного отклонения и люфта компонентов

Механическая эффективность сильно снижается, когда детали конструкции изгибаются или скручиваются под высоким давлением зажима, поскольку часть поступающей пневматической энергии тратится впустую, просто деформируя металлические детали вместо того, чтобы толкать фрикционные накладки. Поскольку в системах S-образных кулачков используется длинный прочный стальной распределительный вал, перекрывающий зазор между направляющей рамы и ступицей колеса, этот вал подвергается незначительному скручиванию при воздействии сильного давления воздуха. Это вращательное движение увеличивает необходимую длину хода тормозной камеры и замедляет время инициализации основных тормозов. Камеры клинового тормоза полностью исключают эти потери на кручение, поскольку в них не используются вращающиеся валы или внешние рычаги для передачи усилия. Механический клин входит в узел роликов с нулевым вращательным зазором, что означает, что входная сила немедленно преобразуется в расширение башмака наружу без потерь из-за изгиба компонента.

Оптимизированное потребление воздуха и эффективность потока жидкости

Клиновидные тормозные камеры занимают гораздо меньшую площадь и имеют более короткий внутренний ход толкателя, чем стандартные приводы с S-образным кулачком. Поскольку внутренние углы клина спроектированы с высокой точностью для увеличения силы на компактном расстоянии, объем сжатого воздуха, необходимый для выполнения полного применения, значительно ниже. Это уменьшенное объемное пространство снижает задержку пневматического податливости внутри корпуса привода, обеспечивая быструю стабилизацию давления во время высокочастотных циклов торможения. Экономия объема сжатого воздуха на каждое применение также упрощает рабочие циклы автомобильного компрессора и осушителей воздуха. Такое консервативное использование воздуха способствует общей сохранности компонентов пневматических линий тягача с прицепом, что является важным эксплуатационным фактором для международных автопарков, работающих в соответствии со строгими протоколами безопасности.

Двунаправленное срабатывание сбалансированного башмака

Стандартный узел с одним S-образным кулачком приводит в действие тормозные колодки из одной точки поворота на одной стороне барабана, что может привести к неравномерному распределению силы между ведущими и ведомыми колодками, что приводит к неравномерному износу накладок и локальным перегревам. Во многих конфигурациях клиновых тормозов используется конструкция с двойным клином, в которой две отдельные камеры клинового тормоза установлены на противоположных сторонах опорной пластины тормоза. Такая компоновка позволяет обеим тормозным колодкам одновременно и равномерно выдвигаться наружу по поверхности барабана. Такое симметричное распределение сил уравновешивает внутреннее радиальное давление, предотвращая деформацию тормозного барабана в овальную форму при экстремальных тормозных нагрузках и поддерживая неизменный порог трения на протяжении всего цикла замедления.

Структурная компактность и долгосрочная глобальная логистическая поддержка

Помимо внутренних механических преимуществ, компактный, обтекаемый профиль клиновой тормозной камеры обеспечивает серьезные преимущества при компоновке шасси современных тяжелых автомобилей. За счет устранения внешних рычагов зазора, опорных кронштейнов и длинных валов клиновая конфигурация освобождает пространство вокруг рычагов подвески и рулевых шарниров, уменьшая неподрессоренную массу на конце колеса. Такое снижение веса защищает уплотнения и подшипники со стороны колес от быстрого разрушения вибрацией. Zhejiang Rongzhan Machinery Co., Ltd. использует свои стабильные производственные мощности и обширный экспортный опыт для производства этих высокоэффективных и экономичных приводов, соответствующих строгим структурным размерам и строгим проверкам контроля качества, требуемым международными OEM-строителями и глобальными транспортными рынками.
