Специальная тормозная камера DP: полное описание портов, хода и конструкции

Менеджер по закупкам OEM однажды прислал нам тормозную камеру DP, снятую с прототипа автомобиля. Ход был правильным, диафрагма не повреждена, но порт не соответствовал воздуховоду грузовика, а толкатель был на 12 мм короче для геометрии регулятора натяжения. Деталь не была дефектной; это была просто стандартная единица, о которой никогда не спрашивали, отличаются ли кронштейн, разъем и требования к ходу автомобиля. Это настоящая причина, по которой существует рынок нестандартных тормозных камер DP: сделать камеру подходящей для автомобиля, а не заставлять автомобиль принимать стандартную деталь.

Вот вывод вперед. Тормозная камера DP, изготовленная по индивидуальному заказу, является правильным решением, когда тип порта, ход поршня, геометрия толкателя, отделка корпуса или документация по испытаниям стандартного устройства не подходят для вашего применения. Завод, который контролирует собственное литье под давлением, штамповку и лабораторные испытания, — это тот, который поставит действительно изготовленную на заказ деталь, а не модифицированную стандартную единицу.

Что такое тормозная камера DP и когда становится необходим индивидуальный заказ

Тормозные камеры DP относятся к семейству тормозных камер S-Cam, в которое также входят DD (двухдиафрагменные) и одинарные сервисные камеры. В блоке DP используется диафрагма для включения рабочего тормоза и поршневой пружинный блок для стояночного и экстренного торможения. Стояночная секция поршневого типа делает всю установку более компактной, чем конструкция с двойной диафрагмой, поэтому камеры DP часто встречаются на европейских тягачах и прицепах, где пространство на оси ограничено.

В таких ситуациях индивидуальный подход – это не роскошь; это требование:

• В вашей воздушной системе используются разъемы Voss, а стандартная камера оснащена портом M22.
• Длину толкателя или геометрию вилки необходимо изменить, чтобы совместить с регулятором зазора.
• Имеющийся монтажный зазор требует более короткого корпуса или другой ориентации портов.
• Автомобиль эксплуатируется в регионах с высоким содержанием соли и требует специальной защиты поверхности.

Пять характеристик, определяющих тормозную камеру DP, изготовленную по индивидуальному заказу

1. Тип порта и подключение

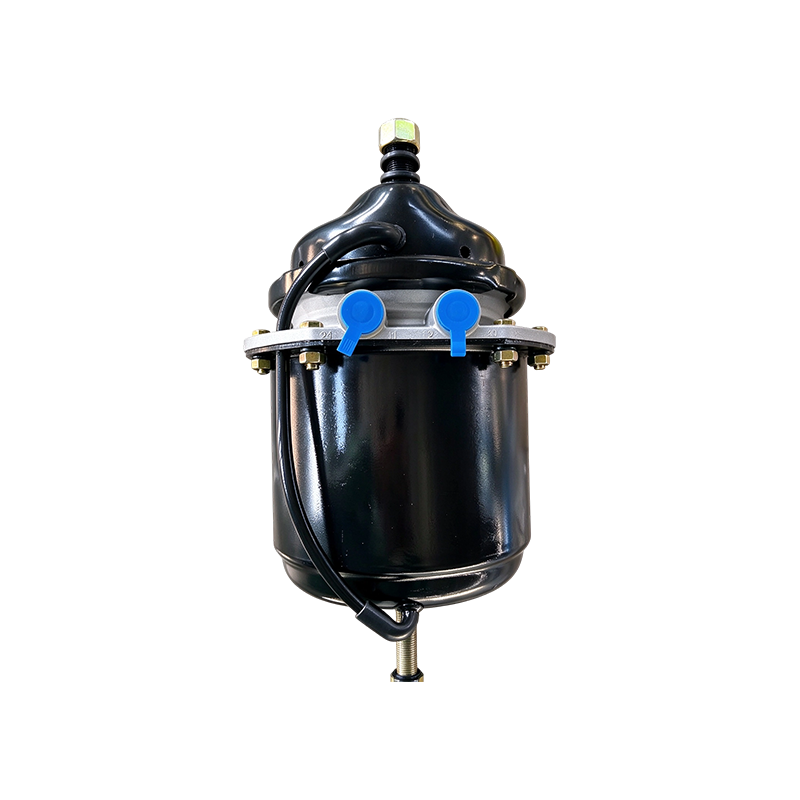

Портвейн — первое несоответствие, которое обнаруживает большинство покупателей. Камеры DP обычно производятся с гнездовым портом M22 x 1,5 или соединением типа Voss. M22 — обычный метрический порт, используемый со стандартными воздушными фитингами; Voss — это штекерный соединитель, широко используемый на тракторах и прицепах европейского производства, поскольку он экономит время сборки и снижает риск перекрёстной резьбы. Если ваш автопарк стандартизируется на Voss, стандартная камера M22 требует использования адаптера, добавляя точку утечки и дополнительные трудозатраты. Указание порта на заводе полностью устраняет этот риск.

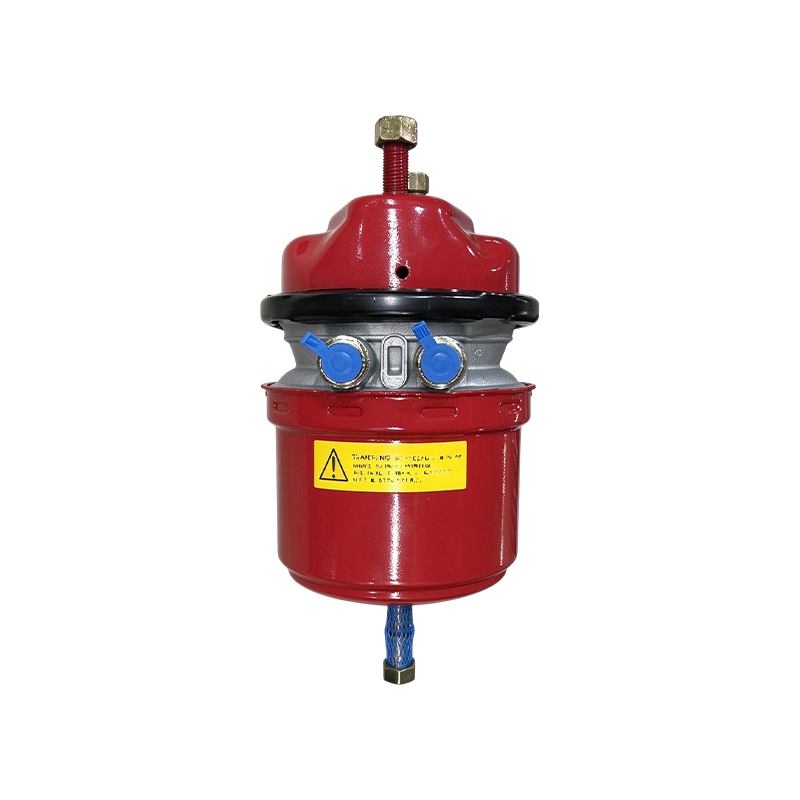

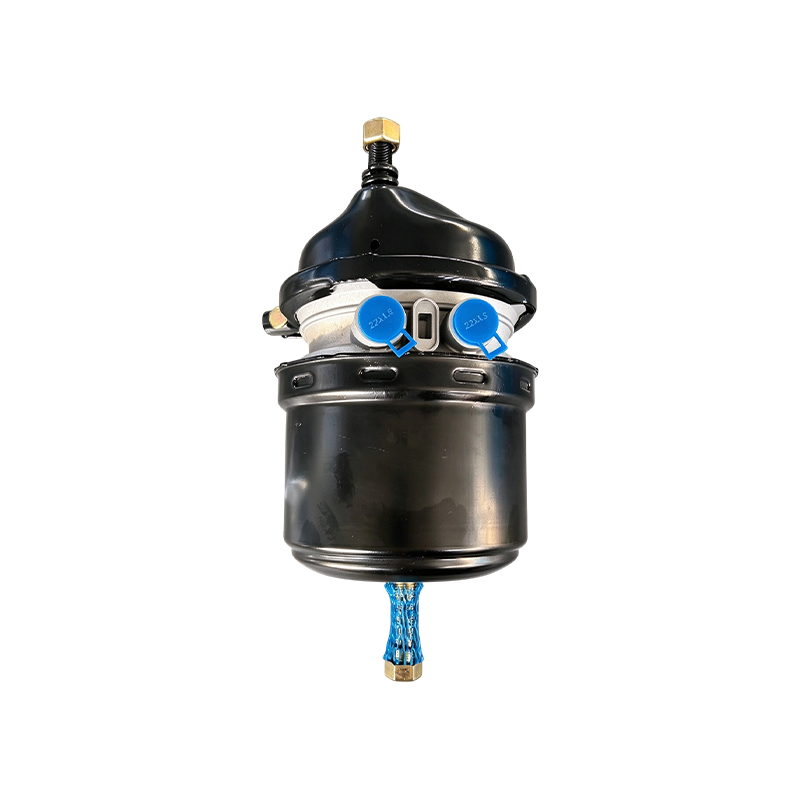

Типичной отправной точкой для герметичной конструкции с компактным корпусом и метрическими фитингами является герметичная камера T2424DP с портом M22. Со стороны Voss короткая версия T2424DP с соединением Voss показывает, как можно укоротить корпус, сохраняя при этом тот же эффективный ход, что полезно, когда камера расположена близко к оси или рельсу рамы.

T2424DP Тормозная камера с коротким ходом и соединением Voss Эта компактная камера подходит для ограниченного пространства на оси или рельсах рамы, сохраняя при этом эффективный ход. Его короткая конструкция и интерфейс Voss помогают сохранить целостность уплотнения и простую установку в шасси небольших транспортных средств. Посмотреть продукт →

2. Длина хода

Ход — это расстояние, которое проходит толкатель от полностью выпущенного положения до полностью введённого положения. Стандартные камеры DP часто обеспечивают ход около 2,5 дюймов; длинноходные и трехтактные версии увеличивают это расстояние примерно до 3 дюймов. Дополнительный ход становится ценным, когда тормозные накладки изношены, а регулятор зазора приближается к концу своего диапазона, поскольку толкатель остается внутри диапазона эффективных сил камеры, а не достигает нижнего предела. Компромисс физический: более длинный ход меняет общую длину кузова и зазор, необходимый для установки. Прежде чем выбирать трехтактную версию, измерьте доступное пространство на оси.

3. Толкатель и геометрия крепления

Толкатель не является универсальным стержнем. Нестандартная камера DP может поставляться с длинным стержнем для стандартного соединения, со сварной скобой, когда вилка запрессована или приварена к концу, с укороченным стержнем для плотной установки или со специальным углом вилки для конкретной модели автомобиля. Монтажная геометрия также включает положение зажимных болтов и угол поворота сервисного порта. OEM-покупатели отправляют модели САПР; покупатели вторичного рынка измеряют старую камеру. Ответственный поставщик заархивирует чертежи заказа, чтобы каждый повторный заказ точно соответствовал.

4. Материал корпуса и защита поверхности.

В большинстве камер DP используется корпус из литого под давлением алюминия, поскольку он легкий и гораздо лучше противостоит коррозии, чем корпус из окрашенной стали. Обработка поверхности — это деталь, которую недооценивают: камера, работающая в регионе с зимней дорожной солью, нуждается в покрытии, выдерживающем воздействие камней и химикатов. Укажите обработку поверхности на этапе предложения и запросите данные испытаний на коррозию. Это также этап для создания частной торговой марки, когда номер детали, логотип или штрих-код наносится на крышку или печатается на этикетке.

5. Тестирование и документация

Прибывает по-настоящему изготовленная на заказ камера DP с доказательствами. Поскольку диафрагма, пружина и литой корпус взаимодействуют, замена одного элемента меняет кривую производительности. Завод с собственной лабораторией может предоставить отчеты о высоких и низких температурах, результаты испытаний на срок службы и кривую производительности для вашей конкретной конфигурации. Если поставщик имеет сертификат IATF 16949, эта документация является частью производственного процесса, а не дополнительной платой.

Практический контрольный список технических характеристик перед отправкой запроса

Эти шесть параметров покрывают 90 процентов ошибок цитирования. Запишите их, прежде чем обращаться к поставщику.

Оставьте еще один пункт в списке. Изготовленной на заказ камере со временем потребуются запасные части. Если завод также предлагает ремонтный комплект тормозной камеры DP с подходящей диафрагмой, пружинами и уплотнениями, будущий ремонт будет максимально приближен к исходным характеристикам. Прежде чем запустить первую производственную партию, убедитесь, что существует ремонтный комплект для вашего точного номера детали.

Обзор поставщиков ремонтных комплектов тормозной камеры DP Комплект для ремонта тормозных камер поршневого типа, включая верхнюю крышку, кожух, центральный корпус и пружины. Это позволяет заменять изношенные детали без полной замены камеры, снижая затраты и время простоя при сохранении эффективности торможения. Посмотреть продукт →

Почему литье под давлением и штамповка на предприятии меняют обычай

Существует практическая разница между поставщиком, который владеет собственными цехами литья под давлением и штамповки, и поставщиком, который только собирает покупные детали. В литом корпусе создаются резьбы портов, седла диафрагмы и монтажные поверхности. Если поставщик контролирует отливку, он может регулировать толщину стенок, перемещать установочную бобышку или поворачивать ориентацию порта, не дожидаясь внешнего литейного цеха. Штамповка собственными силами делает то же самое для корпуса пружины и монтажных пластин: время выполнения заказа сокращается, допуски остаются жесткими, а в середине не добавляется никакой торговой наценки.

Именно такой подход лежит в основе производственной линии Zhejiang Rongzhan Machinery. Компания управляет собственными цехами литья под давлением и штамповки алюминия, имеет собственную лабораторию для испытаний на температуру и срок службы и сообщает о производительности более трех миллионов комплектов в год. Каждая камера проверяется перед поставкой, а сертификат компании IATF 16949 распространяется на весь производственный процесс. Это практический ответ на вопрос «как проверяется нестандартная камера?» Ответ: он проверен на том же заводе, на котором он был изготовлен, с использованием того же испытательного оборудования, которое используется для единичного образца и партии в 10 000 штук. Более подробную информацию о производственной базе компании можно получить на сайте о странице .

Чтобы подробнее понять, почему уплотнение камеры и ход поршня напрямую влияют на безопасность коммерческого транспорта, Примечание отрасли о том, как тормозная камера обеспечивает коммерческую безопасность объясняет механизм простыми словами.

Суть проста. Заказывая тормозную камеру DP по индивидуальному заказу, вы делаете ставку на контроль завода над собственными процессами. Тип порта, ход, геометрия толкателя, качество поверхности и документация по испытаниям — это пять решений, определяющих деталь. Производитель, занимающийся литьем, штамповкой и лабораторными испытаниями, может превратить эти решения в камеру, которая подходит, герметично закрывается и служит долго. Попросите отчет об испытаниях, попросите посетить литейную мастерскую и запишите в письменном виде характеристики порта и хода. В этом разница между модифицированной стандартной деталью и оригинальной тормозной камерой DP.
